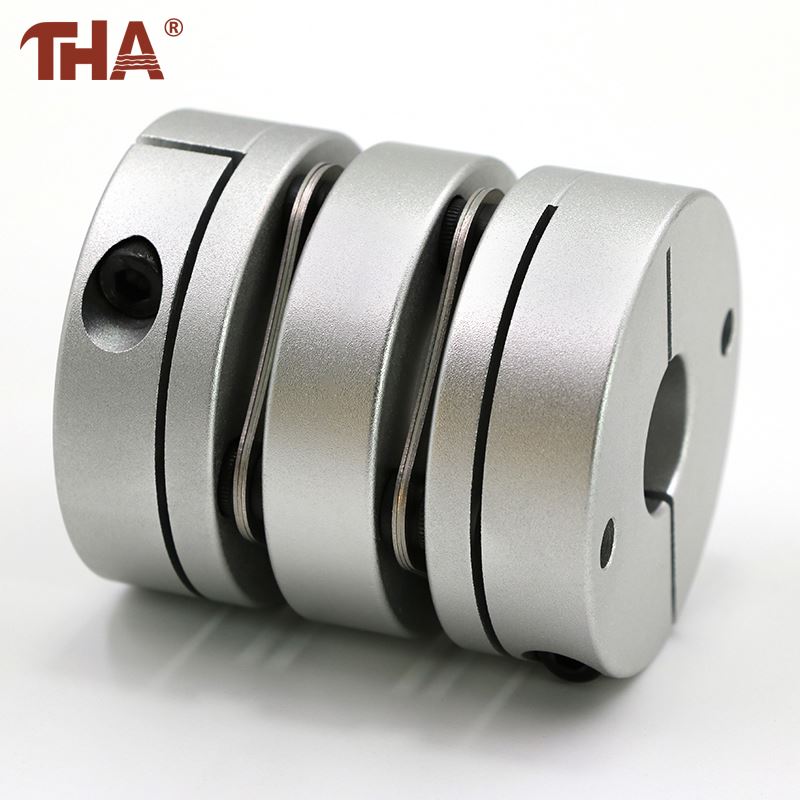

GL-kaksoiskalvoinen servokytkin
GL-sarja yhdistää servomoottorin käytettävään akseliin kahden ruostumattomasta teräksestä valmistetun kalvopaketin kautta. Kaksinkertainen-kalvoasettelu mahdollistaa rajoitetun asennuksen poikkeaman säilyttäen samalla suoran metallin-to-vääntömomentin välityksen.
Kuvaus
Tuotetiedot
GL-kytkimessä on kaksi kiinnitysnapaa, kaksi joustavaa kalvoosaa ja keskivälike. Molemmat navat on valmistettu -lujasta alumiiniseoksesta. Joustavat elementit ovat SUS304 jousiterästä, joten kokoonpano toimii ilman elastomeerisisäketta tai rutiinivoitelua.
Kun liitetyt akselit liikkuvat hieman paikaltaan, kalvot taipuvat sen sijaan, että ne antaisivat napojen liukua. Ilmoitettu kulmavara on 1,5 astetta, kun taas sallittu epäkeskisyys ja aksiaalinen liike riippuvat kytkimen koosta. Nämä arvot ovat pikemminkin asennusrajoja kuin suositeltuja käyttötavoitteita. tiiviimpi akselin kohdistus aiheuttaa vähemmän syklistä rasitusta kalvoihin.
Puristin{0}}tyyliset navat tarttuvat akseleihin ilman ulkonevaa avainta tai säätöruuvia akselin pintaa vasten. Jokaisen reiän on silti vastattava akseliaan oikein, ja kiinnitysruuvit tulee kiristää valitulle mallille osoitetulla momentilla.
Tuotteen kuvaus
GL on kaksoiskalvo{0}}vastine lyhyemmälle GS-yksi{1}}kalvosarjalle. Ylimääräinen kalvo ja keskiosa antavat GL-mallille suuremman vapauden sovittaa yhdensuuntaisen siirtymän, mutta myös lisäävät sen kokonaispituutta.
Saatavilla on kymmenen runkokokoa alkaen GL19×27:stä 1 N·m:n nimellisvääntömomentilla ja ulottuen aina GL82×98:aan 100 N·m:llä. Luettelon enimmäisnopeus on 10 000 rpm kooissa GL56 × 64 asti, 9 000 rpm GL68 × 75 ja 8 000 rpm GL82 × 98.
Valitse kytkin tarkistamalla ensin molempien akselien halkaisijat, sitten nimellisvääntömomentti, maksiminopeus ja sallittu siirtymä. Pelkästään moottorin teho ei riitä valintaan, koska kiihtyvyys, suunnanvaihtotaajuus ja kuorman hitaus voivat nostaa huippumomentin moottorin jatkuvan nimellisarvon yläpuolelle.
Tuotetiedot
| Malli | Koko D × L mm | Nimellismomentti N·m | Epäkeskisyys mm | Aksiaalinen poikkeama mm | Suurin nopeus rpm | Paino g |
|---|---|---|---|---|---|---|
| GL19×27 | 19 × 27 | 1 | 0.12 | ±0.18 | 10000 | 14.6 |
| GL26×35 | 26 × 35 | 1.5 | 0.15 | ±0.30 | 10000 | 37 |
| GL32×41 | 32 × 41 | 2 | 0.17 | ±0.36 | 10000 | 67 |
| GL34×45 | 34 × 45 | 3 | 0.17 | ±0.36 | 10000 | 77 |
| GL39×50 | 39 × 50 | 6 | 0.22 | ±0.45 | 10000 | 118 |
| GL44×50 | 44 × 50 | 9 | 0.22 | ±0.54 | 10000 | 144 |
| GL50×63 | 50 × 63 | 18 | 0.10 | ±0.54 | 10000 | 235 |
| GL56×64 | 56 × 64 | 25 | 0.27 | ±0.72 | 10000 | 318 |
| GL68×75 | 68 × 75 | 60 | 0.31 | ±0.80 | 9000 | 492 |
| GL82×98 | 82 × 98 | 100 | 0.55 | ±0.80 | 8000 | 1013 |
Kaikissa malleissa on 1,5 asteen sallittu kulmapoikkeama. Kaksi napareikää voidaan valita erikseen vastaamaan moottorin akselia ja vetoakselia. Ilmoita molempien akselien halkaisijat pyytäessäsi tarjousta.
FAQ
Miten GL-sarja eroaa GS-sarjasta?
GL käyttää kahta kalvoosaa, joiden välissä on välilevy. GS käyttää yhtä kalvoosaa ja sen kokonaisrunko on lyhyempi.
Voidaanko kahdessa navassa käyttää erikokoisia porauksia?
Kyllä. Moottorin-puolen ja vetopuolen-puolen reiät voidaan valita erikseen kyseisen runkokoon käytettävissä olevista porausvaihtoehdoista.
Tarvitseeko kytkin voitelua?
Rutiininomaista voitelua ei tarvita, koska vääntömomentti välittyy metallinapojen ja ruostumattomasta teräksestä valmistettujen kalvojen kautta.
Voiko kytkin korjata huonon akselin kohdistuksen?
Se voi ottaa huomioon vain taulukossa mainitut rajoitetut poikkeamat. Akselit tulee silti kohdistaa mahdollisimman tarkasti ennen käyttöä.
Onko piirustus{0}}pohjaisia poraus- tai asennusmuutoksia saatavilla?
Rakennamme asiakkaan piirustusten mukaan OEM/ODM:n alla ja hyväksymme yksittäisen kappaleen tilaukset vakiokokoisiksi.
Tietoja meistä
Lishui Guangyuan Industry & Trade Co Ltd toimittaa kytkimiä ja lineaarisia{0}}liikekomponentteja servojärjestelmiin, automaatiokoneisiin ja tilauslaitteisiin. Porausyhdistelmät ja rungon mitat voidaan tarkistaa moottorin ja vetoakselin-piirustuksista ennen tilauksen tekemistä.
