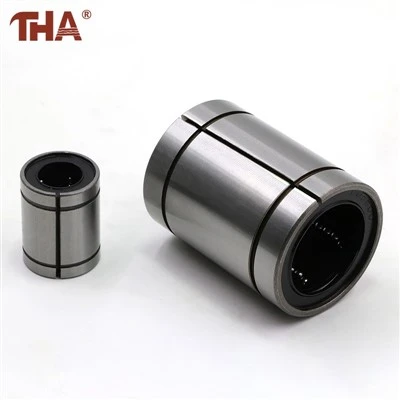

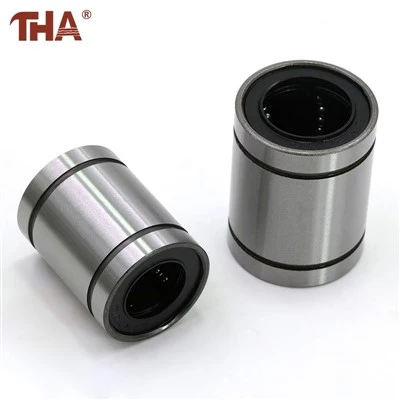

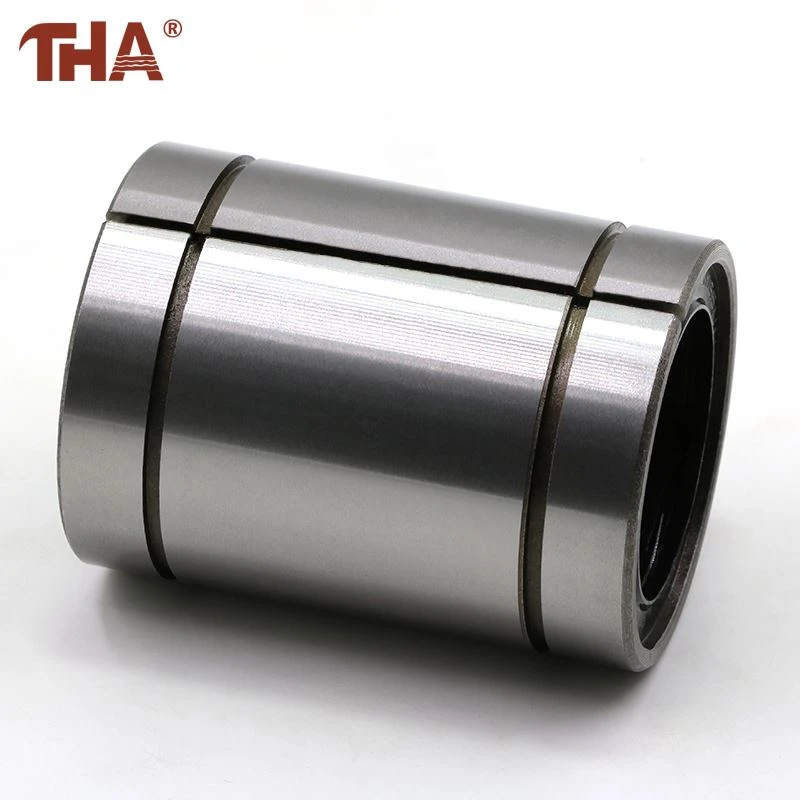

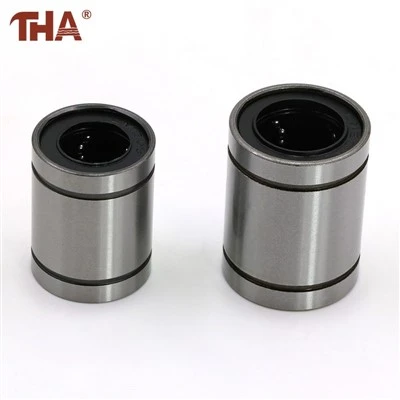

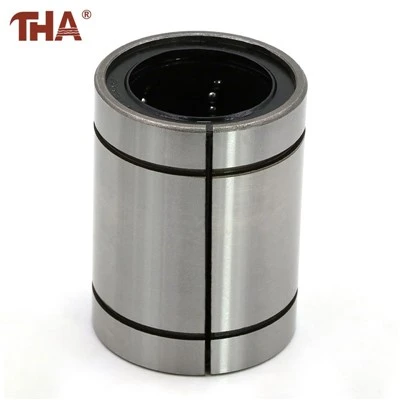

LM12UU Kompakti tiivistetty akseliholkki
LM12UU tarjoaa kierrättävän-pallon ohjauksen 12 mm:n pyöreälle akselille halkaisijaltaan 21 mm ja 30 mm pitkällä sylinterimäisellä vaipalla. Sen vakiopituinen-runko sopii kompakteihin vaunuihin, joissa erillinen kotelo on jo osa koneen rakennetta.
Kuvaus
Tuotetiedot
Tätä laakeria ei ole kiinnitetty pulteilla. Se katoaa koneistettuun kotelon reikään, jossa sen ulkokuori pysyy paikallaan samalla kun 12 mm:n akseli kulkee keskustan läpi. Tämä järjestely on hyödyllinen kompakteissa laitteissa, koska ympäröivästä komponentista tulee laakeripesä.
Neljä kiertävää pallorataa jakaa säteittäisen kuorman. Kuormaa kantavat pallot pyörivät akselia vasten; jäljellä olevat pallot kulkevat takaisin kuormittamattomien paluukanavien kautta. Koska akseli on osa tätä kosketusjärjestelmää, sen pinnan kunto on yhtä tärkeä kuin laakerin.
LM12UU on täysin suljettu runko. Se toimii päistään tuetuilla akseleilla tai laakeriliikkeen ulkopuolella. Se ei voi kulkea suoraan akselin alla olevan alumiinisen tukikiskon yli.
Tuotteen kuvaus
Useimmat tämän laakerin asennusongelmat eivät ala laakerin sisällä. Ne alkavat sen ympärillä olevista osista. Liian tiukka kotelon reikä voi puristaa kuoren. Kaksi akselia, jotka on asennettu hieman rinnakkain, voivat saada vaunun kulkemaan vapaasti toisesta päästä ja kiinnittymään toisesta. Vaurioitunut akseli voi toistuvasti häiritä samaa pallopiirien osaa.
Tästä syystä laakeri tulee arvioida osana täydellistä ohjausjärjestelyä. Asenna se koteloon muuttamatta vaippaa, kohdista akselit ennen vaunun lukitsemista ja tarkista koko isku käsin. Resistanssin tulee pysyä kohtuullisena jopa matkan päästä toiseen.
LM12UU:n ulkomitta on 21 mm ja päästä päähän 30 mm. Sen kaksi tiivistettä pyyhkivät kevyesti akselin sisäänkäynnit. Luettelossa on 510 N dynaamiset ja 784 N staattiset arvot, vaikka nämä arvot eivät ota huomioon huonoa kohdistusta, iskukuormitusta tai kauas laakerin keskipisteestä vaikuttavaa ulokekuormitusta.
Tuotetiedot
| LM12UU Tunnistus | Julkaistut tiedot |
|---|---|
| Akseli kulkee laakerin läpi | 12 mm |
| Kotelon reiän poikki tarvitaan tilaa | 21 mm |
| Tarvitaan tilaa pitkin akselia | 30 mm |
| Laakerin runko | Suljettu sylinterimäinen tyyppi |
| Sisäiset kiertokulkureitit | 4 |
| Kiinnitysasemien välinen etäisyys | 23 mm |
| Uran leveyden säilyttäminen | 1,3 mm |
| Loppujärjestys | Tiiviste molemmissa päissä |
| Katalogin dynaaminen luokitus | 510 N |
| Katalogin staattinen luokitus | 784 N |
| Katalogimassa | 31.5 g |
| Asennusmenetelmä | Säilytetty erillisessä kotelossa |
| Akselin tuen kunto | Ei jatkuvaa tukea laakerin liikeradan alla |
FAQ
1. Miksi uusi LM12UU saattaa tuntua tiukalta heti asennuksen jälkeen?
Todennäköisiä syitä ovat kotelon alamittainen reikä, akselin irtoaminen-keskipisteestä tai huono yhdensuuntaisuus kahden ohjausakselin välillä. Tarkista ympäröivä kokoonpano ennen kuin oletat laakerin olevan viallinen.
2. Voiko tämä malli liikkua alumiini-tuetun kiskon yli?
Ei. Sen runko sulkee akselin kokonaan sisään. Käytä avointa laakeria, kun jatkuva tukikisko on kulkuradan alla.
3. Riittääkö kiillotettu 12 mm terästanko?
Pelkkä nimellishalkaisija ei riitä. Akseli tarvitsee myös lineaarikuulalaakerin vaatiman kovuuden, pyöreyden ja pintakäsittelyn.
4. Sisältääkö tuote vaunukotelon?
Nro LM12UU viittaa sylinterilaakeriin, ellei tarjouksessa ole koteloa erikseen.
5. Mikä on näiden kahden sinetin käytännön tarkoitus?
Ne pyyhkivät akselin sisäänkäynnit ja auttavat säilyttämään voiteluaineen. Lisäsuojuksia tarvitaan edelleen leikkauslastujen, hankaavan pölyn tai nesteiden ympärille.
6. Mitä tietoja tarvitaan ympäröivien komponenttien yhteensovittamiseksi?
Ilmoita LM12UU-malli, määrä, akselin tiedot ja vaunun tai kotelon piirustus.
7. Voidaanko kotelo ja siihen liittyvät osat valmistaa tuosta piirustuksesta?
Rakennamme asiakkaan piirustusten mukaan OEM/ODM:n alla ja hyväksymme yksittäisen kappaleen tilaukset vakiokokoisiksi.
Tietoja meistä
Lishui Guangyuan Industry & Trade Co., Ltd. toimittaa lineaarisia laakereita sekä niihin sopivia akseleita ja asennuskomponentteja. Täydelliset vaunupiirustukset voidaan tarkistaa ennen tuotantoa, jotta laakerin reikä, akseli ja käytettävissä oleva kulkutila sopivat.
